Cartonneuse, encaisseuse

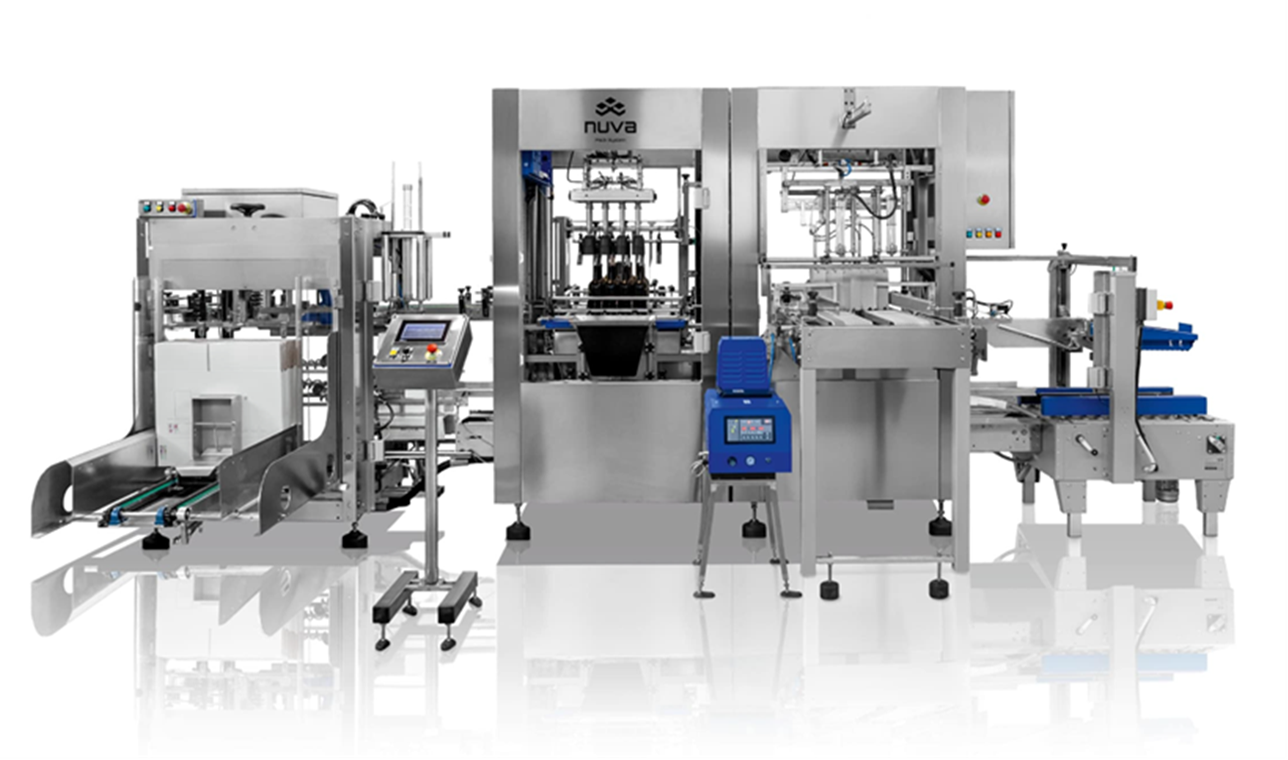

ENCARTONNEUSE SMART

Il s’agit d’une machine composée de modules pour des productions de 2500 à 7500 bouteilles / heures.
Désormais, chaque module peut également être réalisé comme une seule machine, permettant au client de choisir les fonctions qu’il veut tout au long de sa carrière professionnelle.

  • Formation de carton
  • Insertion dans le carton
  • Insertion de intercalaires
  • Fermeture à ruban
  • Fermeture à colle
  • Bouteilles debout ou bouteilles couchées

Même après quelques années d’utilisation de la machine, elle peut être séparée et réintégrée avec les modules nécessaires au développement commercial, donc trois grands atouts pour votre nouvelle encaisseuse :

  • Flexible
  • Modulaire
  • Actualisable

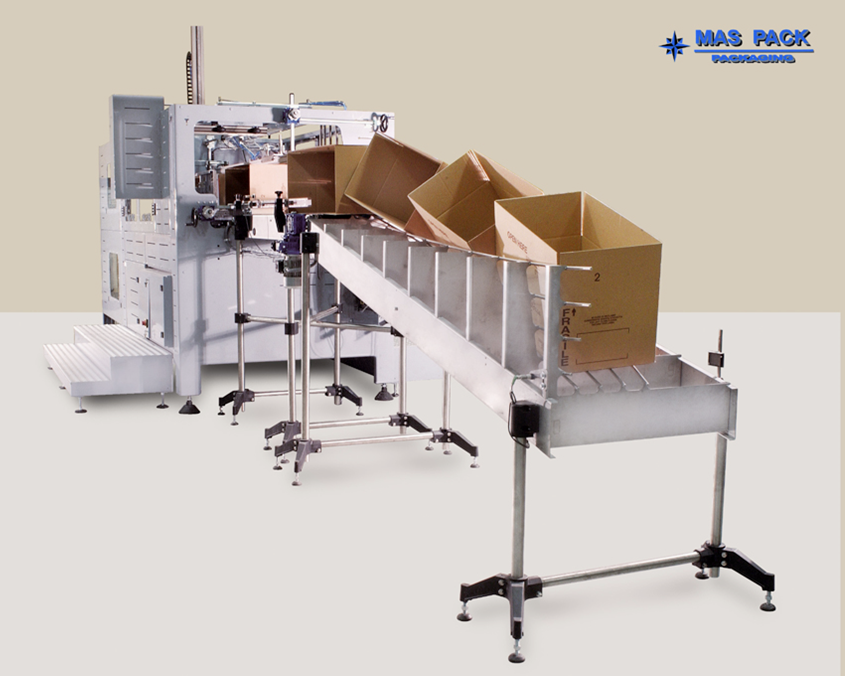

FORMEUSE DE CARTON

Machine permettant de former des boîtes en carton de type « américain » avec collage simultané des rabats inférieurs par colle chaude au moyen d’une unité HOT MELT.

Dimensions du carton (fermé) jusqu’à 800 x 400x h. 400 mm.

Structure robuste et compacte en acier peint.

Magasin de cartons équipé d’un bras électromécanique qui prélève les cartons directement de la palette et les introduit dans la formeuse avec translation, ouverture et équerrage HORIZONTAL sur la table de travail.
Changement de format rapide, grâce au compteur de tours et aux échelles millimétriques, sans l’utilisation de clés.

Motorisation gérée par la technologie brushless pour garantir des démarrages/arrêts doux et progressifs. Sortie des cartons avec le dispositif breveté de redressement des cartons Twister sans réglage de changement de format (option).

ENCAISSEUSES

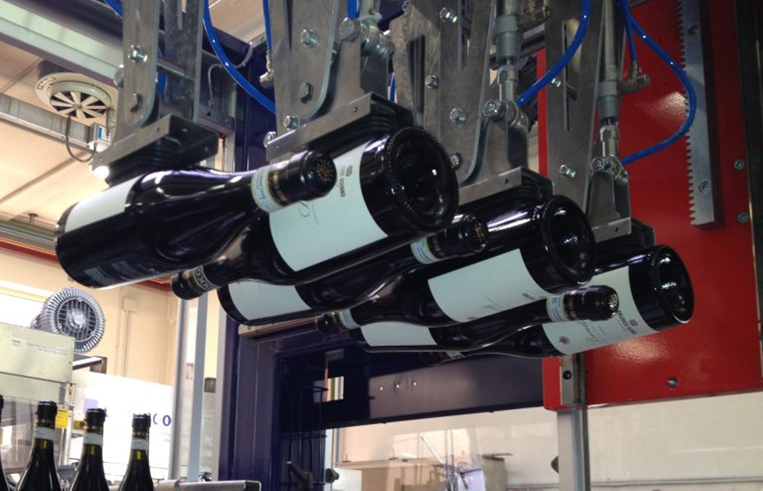

Machine conçue pour prélever des bouteilles ou des flacons accumulés selon une conformation préétablie et les placer dans des boîtes en carton ou des casiers en plastique. Structure à colonne unique sur laquelle le bras porte-tête effectue des mouvements motorisés pour saisir et placer les bouteilles dans les cartons. Tête de préhension des bouteilles pouvant, avec les accessoires appropriés, manipuler:

Le mouvement des têtes de préhension (d’avant en arrière sur le bras) est contrôlé par une vis sans fin spéciale à pas variable qui assure une manipulation souple et sans à-coups des bouteilles. Tous les mouvements se font sur des pièces coulissantes de haute précision. Convoyeur d’accumulation des produits avec plusieurs chaînes parallèles à faible coefficient de frottement, équipé de rails de guidage réglables. Un cadre de centrage des  cartons maintient les rabats ouverts pour faciliter une insertion parfaite dans les bouteilles sans endommager  les étiquettes.

En option:

Tête depréhension multiformat réglable et motorisée pour le changement de formatdirectement à partir de  l’écran tactile.

FERMETURE DES CARTONS

Machine conçue pour la fermeture de cartons type « américain » par collage des rabats supérieurs avec une colle thermofusible au travers d’une unité HOT MELT.

Guides supérieurs pour la fermeture des rabats pendant l’avancement du carton. Section de pressage final des cartons pour assurer un collage parfait (avec rouleaux de pression). Motorisation contrôlée par variateur pour garantir des démarrages/arrêts progressifs et sans à-coups.

CROISILLONNEUSES

Machine conçue pour la fermeture de cartons type « américain » par collage des rabats supérieurs avec une colle thermofusible au travers d’une unité HOT MELT.

Guides supérieurs pour la fermeture des rabats pendant l’avancement du carton. Section de pressage final des cartons pour assurer un collage parfait (avec rouleaux de pression). Motorisation contrôlée par variateur pour garantir des démarrages/arrêts progressifs et sans à-coups.

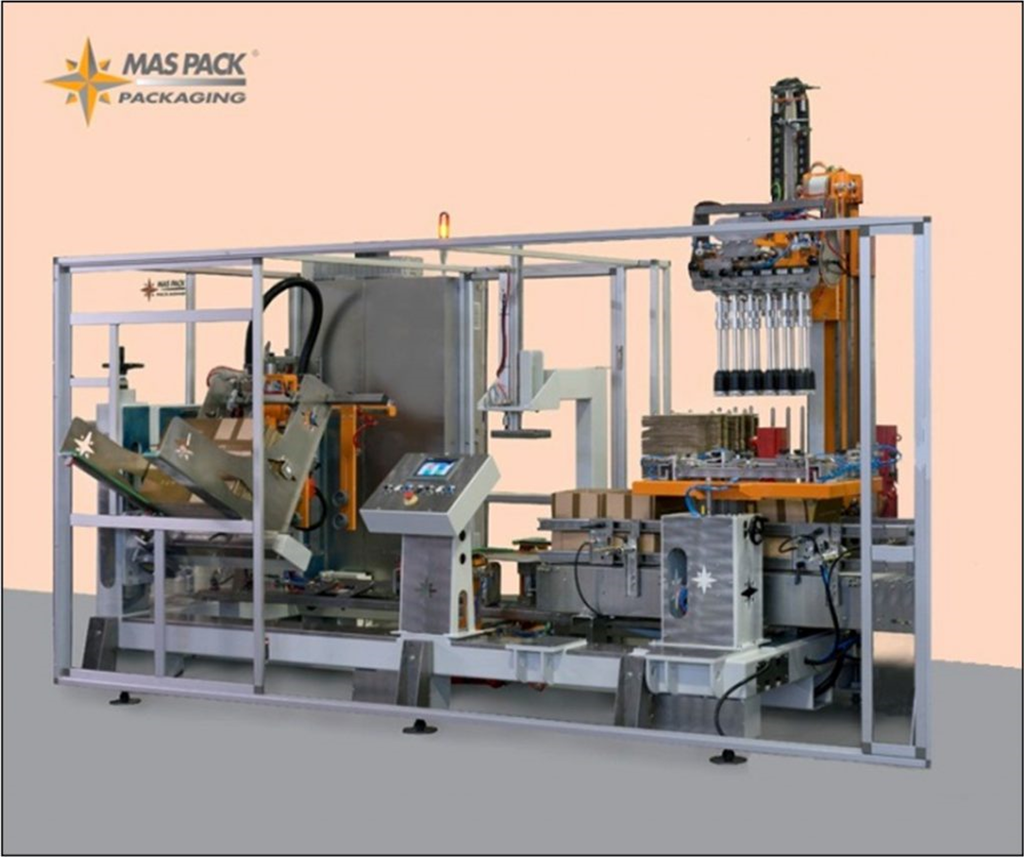

SOLUTIONNES MODULAIRES

Implantation modulaire pour la formation de cartons, l’encaissage du produit fini en position verticale ou horizontale et l’éventuelle fermeture des cartons avec bande adhésive ou colle Hot-Melt. Structure solide et compact en acier verni.

Bi-bloc composé par:

Formeuse automatique cartons.

Encaisseuse automatique avec colonne rotative (1 tête de prise verticale + 1 tête de prise horizontal).

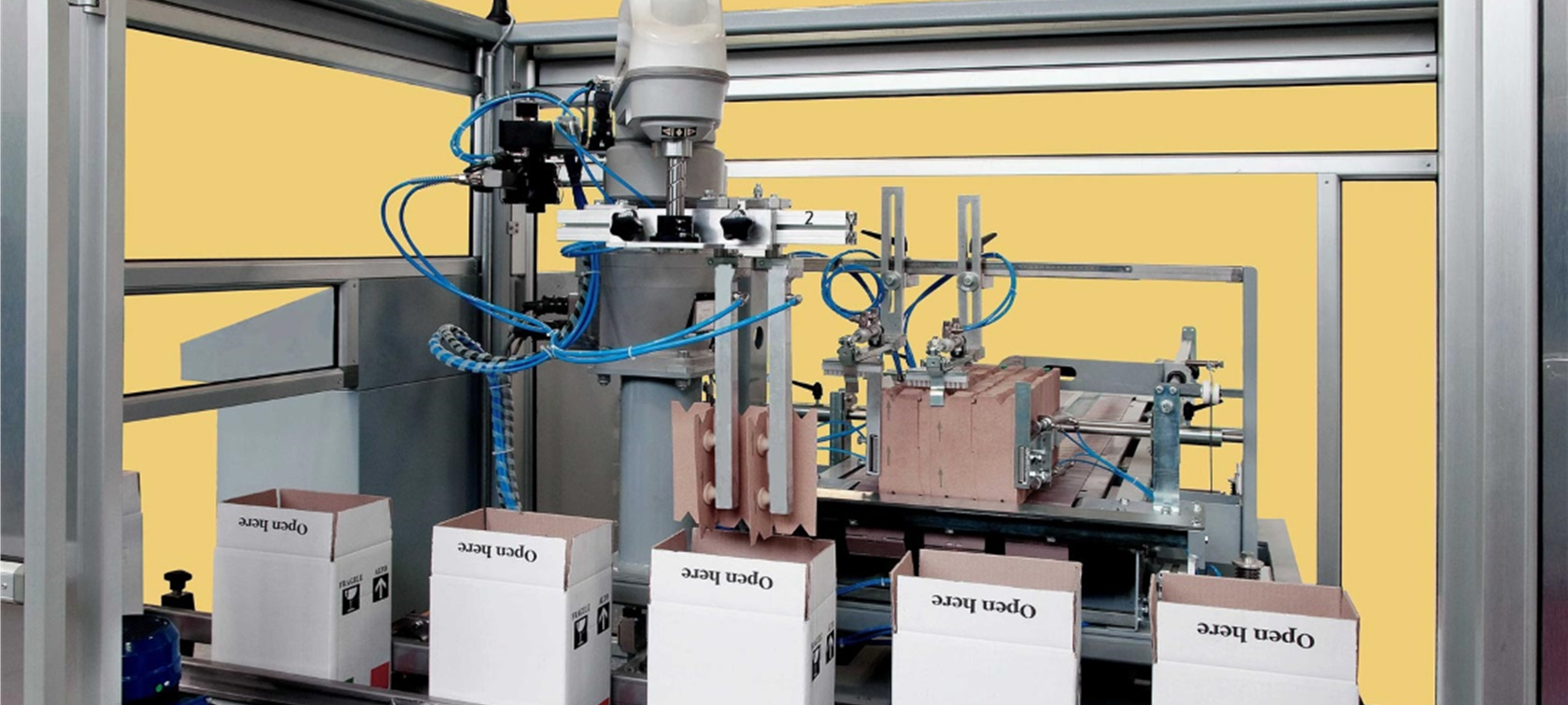

Tête pour l’application automatique apte à l’introdution de croisillons pour le format horizontal.

DECAISSEUSES ET DECARTONNEUSES

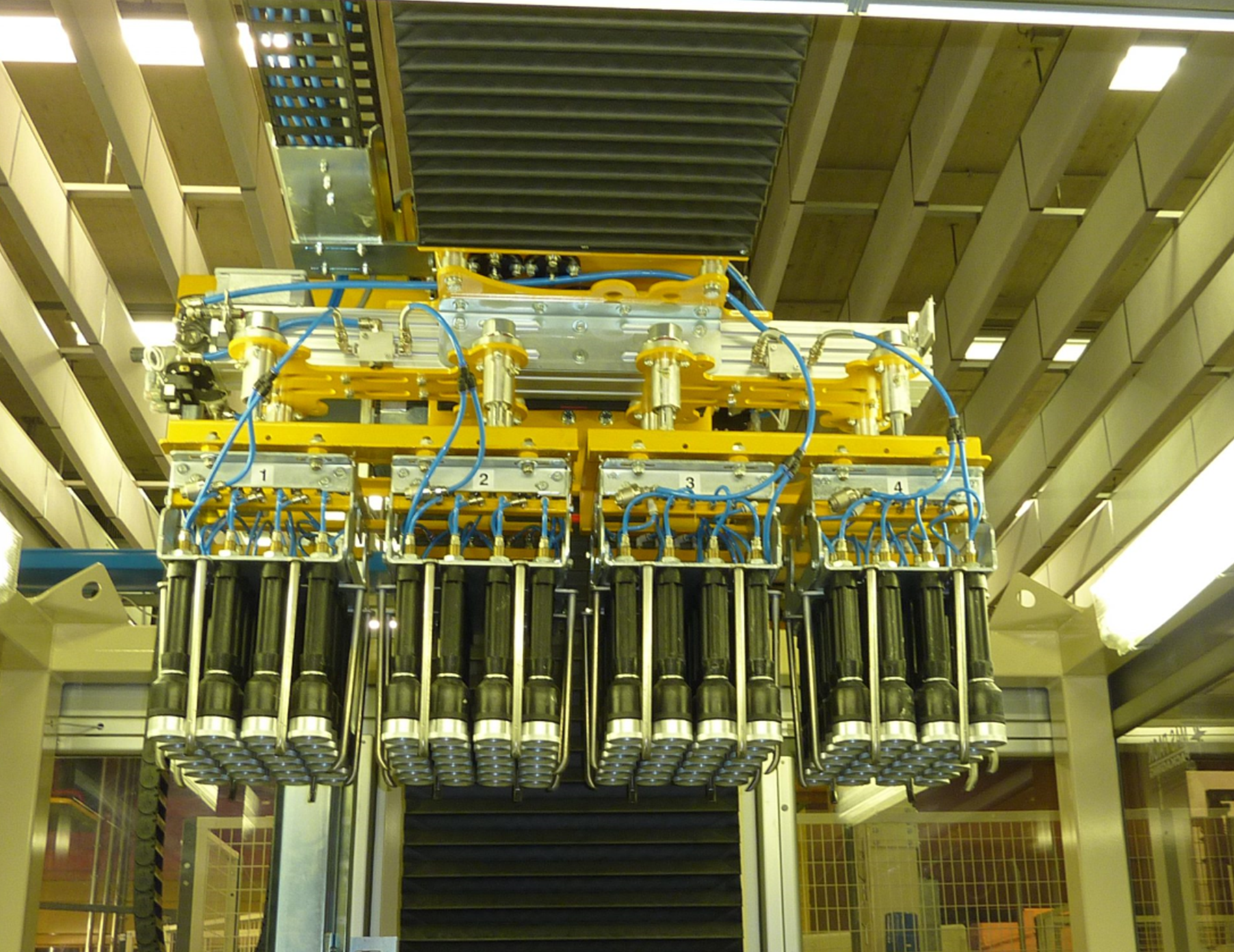

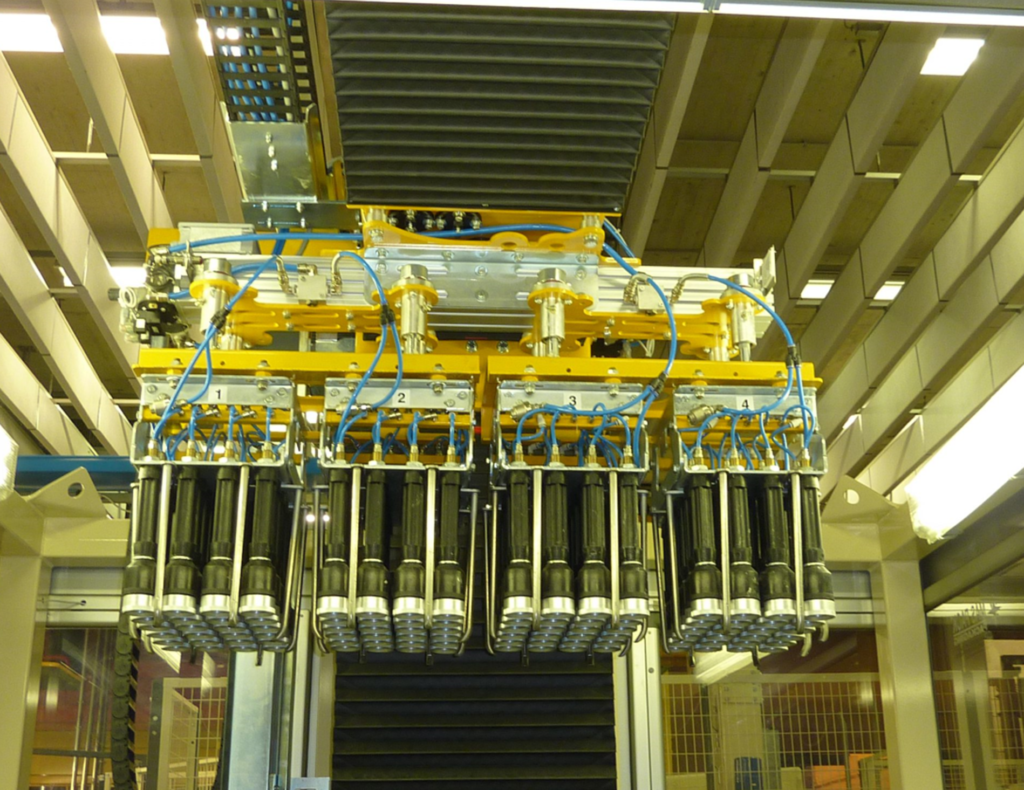

DECAISSEUSES

Machine apte au décaissage de bouteilles contenues dans caisses ou cartons américains et leur dépose sur un table de déchargement avec système d’alignement sur une seule file.

Structure mono colonne sur la quel le bras de la tête fait des mouvements motorisés.

Tête de prise fixes et interchangeables pour plusieurs formats. Tous les mouvements sont sur particuliers coulissants d’haute précision.

Plusieurs modelés, selon les têtes de prise.

DECARTONNEUSE

Machine permettant de décartonner les bouteilles provenants de caisses américaines et de les déposer sur un convoyeur à l’aide d’une unité suspendue à courroies latérales.

Construction solide et robuste en acier peint. Un ouvreur de rabat interne ouvre le carton avant que les bouteilles ne soient déchargées, l’élévateur de carton est alimenté par un retourneur de carton à courroie en ligne, qui évacue le carton et déverse les bouteilles sur une convoyeur motorisée.

Réglages motorisés en fonction des différents formats de carton.

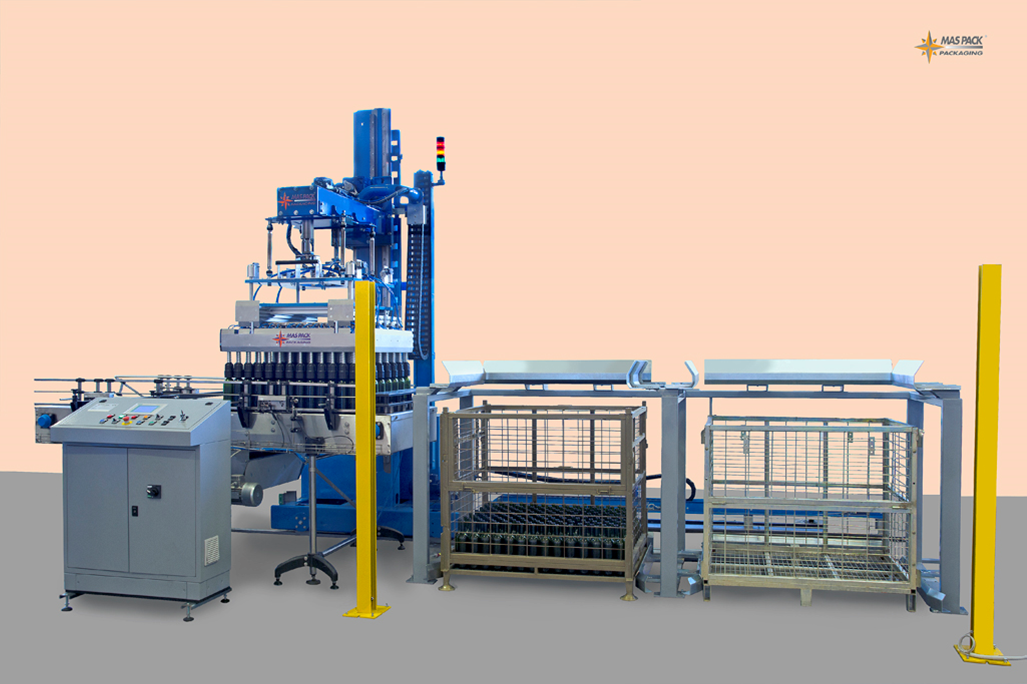

EMBOXEUR/DEBOXEUR

Machine apte à l’introduction en vertical et successif enlèvement après le vieillissement des bouteilles dans boxpallets en acier ou bois.

Possibilité d’utiliser le système de transfert des couches par prise ou poussée.

Modèle indiquée pour lignes de capacité productive jusqu’à 12.000 bouteilles/heure.

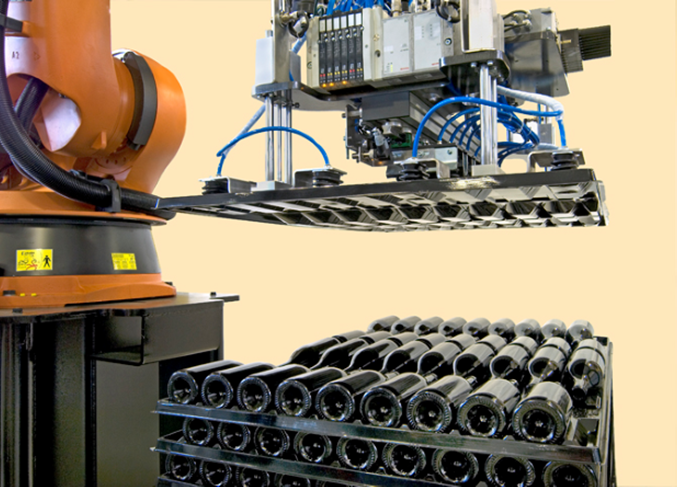

Machine apte à l’introduction en horizontal et successif enlèvement après le vieillissement des bouteilles dans boxpallets en acier ou propres formes (vinplast).
