CIP de lavage

CIP POUR MISE EN BOUTEILLE

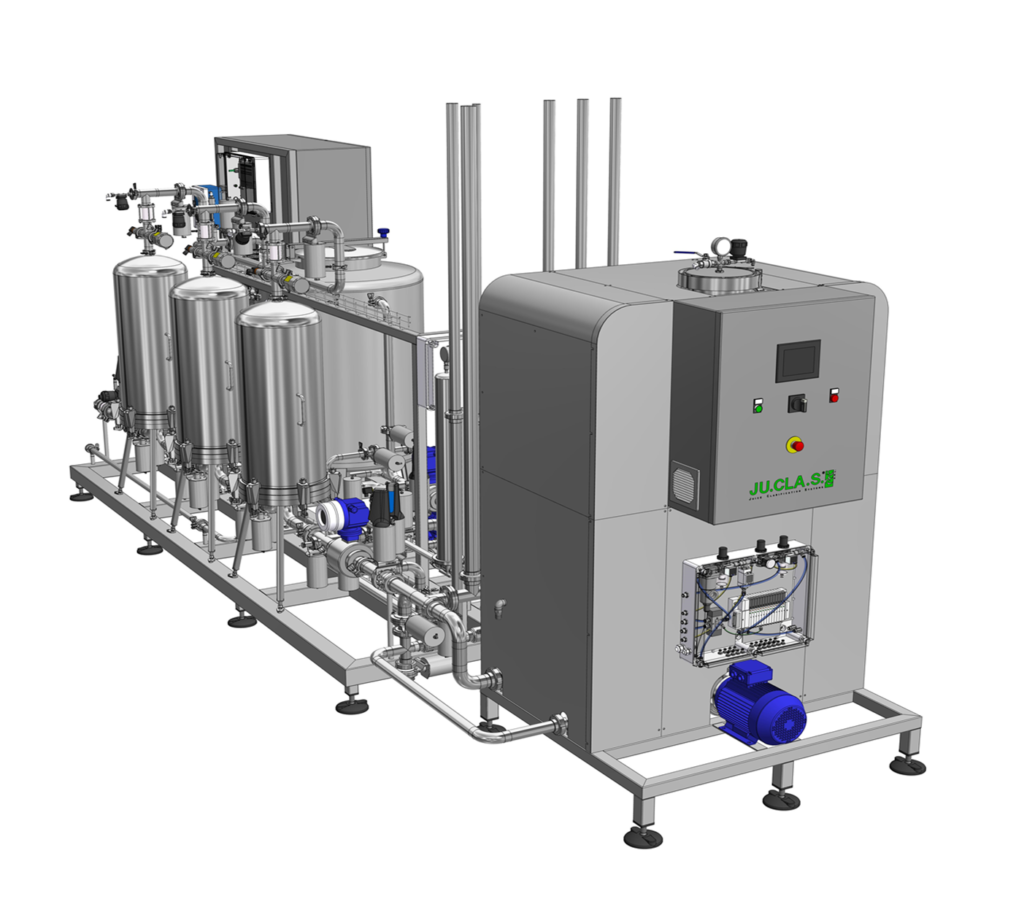

  • Les systèmes Win&Clean sont conçus pour gérer automatiquement le nettoyage et la désinfection des monoblocs de remplissage GAI selon des procédures prédéfinies. Sur demande, le système peut gérer le nettoyage et la désinfection aussi d’autres machines, comme la palette de microfiltration. Les fluides nettoyants sont préparés dans le réservoir du CIP et distribués dans les circuits du monobloc par une pompe centrifuge. La vitesse de la pompe est variable et contrôlée automatiquement. Les solutions peuvent être déchargées à terre ou maintenues en recirculation en fonction du processus spécifique.
  • Gestion et contrôle du processus
  • La gestion des systèmes Win&Clean a lieu par le biais de l’écran tactile sur le tableau électrique. Toutes les séquences de lavage sont gérées par le PLC, qui peut réguler automatiquement pression, température, niveau des débits et des volumes des solutions. Quand l’un de ces paramètres atteint une valeur critique, le système génère un état d’alarme. Sur demande un mot de passe spécifique pour modifier les paramètres de travail est fourni; en outre, le système peut être contrôlé à distance et est fourni avec un logiciel complet de téléassistance.
  • Recirculation et conservation de la chaleur
  • Dans les cycles nettoyants et désinfectants, un échangeur de chaleur réchauffe les fluides à la température choisie. Après le contact avec les surfaces froides des appareils, les fluides sont recyclés dans le CIP en sorte qu’ils puissent atteindre à nouveau la température souhaitée.
  • Gestion des produits chimiques
  • Le doseur est équipé d’une ligne spécifique pour chaque produit chimique; en outre, un rinçage automatique est effectué après chaque dosage pour éviter le contact entre produitsdifférents. La quantité de produits à doser est modifiable et contrôlée par un débitmètre. Pendant les cycles de nettoyage la concentration des produits chimiques est détectée par un conductimètre qui garantit l’efficacité des rinçages.
  • CIP ‐ Recettes
  • Une liste de recettes par défaut est incluse dans le logiciel. Par recette nous entendons une séquence des processus de nettoyage, désinfection et rinçage. L’opérateur peut choisir la recette souhaitée dans la liste : durées, concentrations des produits chimiques, températures et nombre des cycles sont personnalisables.
  • Filtration de l’eau de service
  • Les systèmes Win&Clean sont équipés avec une unité de filtration de l’eau de service.
CIP SERIE M SERIE X

Le système intègre la rentabilité des systèmes CIP manuels à la philosophie des systèmes automatiques. Cip-M est un système compact qui permet à l’opérateur d’effectuer les opérations de lavage en dosant simplement les produits chimiques dans les réservoirs dédiés, en utilisant les 4 connexions entrée / sortie pour le connecter aux appareils à nettoyer et démarrer la pompe. Cip-M fait le reste.

Cip-M a été développé pour gérer les processus d’assainissement par recirculation et est équipé d’échangeurs de chaleur électriques pour chauffer l’eau ou solutions avec produits chimiques, thermomètre, vannes papillon et une sonde de présence de liquide de sécurité pour la pompe; il est entièrement en acier AISI 304.
Le système est fourni avec un boîtier en acier AISI 304 pour l’automate.

MATERIELINOX AISI 316
VANNESMANUELLES
BAC110 Lt
FILTRE EAU RECNON
POMPE CENTRIFUGE3.5 Mq/H
CONTROLESMANUEL
EAU STÉRILE RINCEUSE GAIOUI
MESURES mm1290 X 960 X 1600
POIDS Kg200
MATERIELINOX AISI 316
VANNESAUTOMATIQUES
BAC100 Lt
FILTRE EAU REC1 X 20”
POMPE CENTRIFUGE4.0 Mq/H
RECETTES3
ECHANGEUR DE CHALEUR15 KW
NOMBRE PRODUITS3
FILTRATION AZOTEOUI
CONTROLETOUCH GAI
EAU STERILE RINCEUSE GAIOUI
MESURES1000 X 1500 X 1550
POIDS Kg350
MATERIELINOX AISI 316
VANNESAUTOMATIQUES
BAC450 Lt
FILTRE EAU REC1 X 30”
POMPE CENTRIFUGE7.0 Mq/H
RECETTES3
ECHANGEUR DE CHALEUR15 KW
NOMBRE PRODUITS2/3/4
FILTRATION AZOTEOUI
CONTROLETOUCH
EAU STERILE RINCEUSE GAIOUI
MESURES1650 X 800 X 2200
