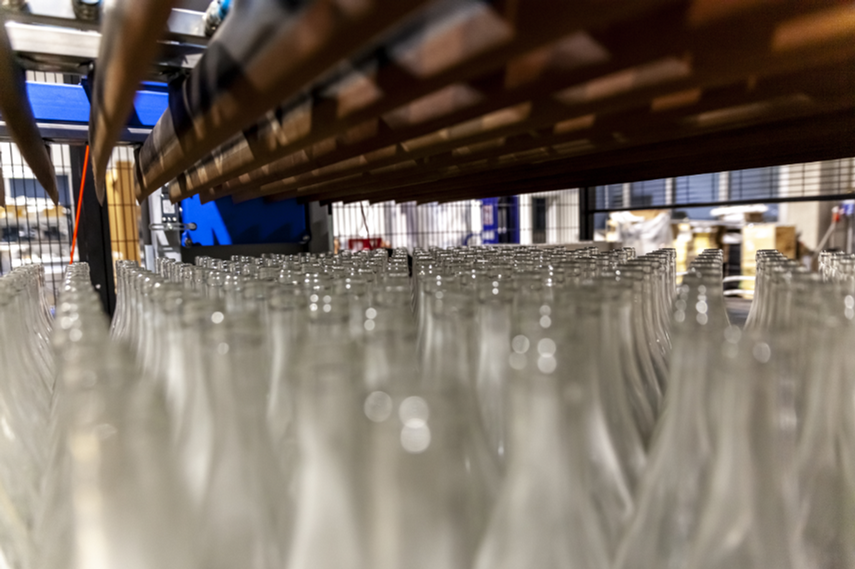

DÉPALETISEUR BABY-DEPAL

Le dépalettiseur semi-automatique Babydepal a été conçu pour faciliter la dépalettisation manuelle. Par quelques simples opérations, il permet de déplacer sur la chaîne d’embouteillage une couche entière en moins d’une minute, ce qui élimine l’effort physique et permet à l’opérateur de remplir d’autre tâches de contrôle.
La productivité pouvant être atteinte par ce système est de plus de 6000 b/h.

LA MACHINE EST CONSTITUÉE DE :

  • Châssis en acier inoxydable à double montant avec translation verticale de la tête et prise motorisée.
  • Déplacement horizontal assisté, sur rails avec fin de course amorti.
  • Tête de prise interchangeable avec préhenseurs pneumatiques en caoutchouc réglables suivant les différents formats de bouteille.
  • Changement rapide du format par le biais d’entretoises spéciales.
  • Version spéciale pour bouteilles coniques et palettes aux dimensions de 1400×1090 mm et 1170×1170 mm.
  • Possibilité de charger la palet avec entrée latérale
DEPALETISEUR DECAISSESUR XRDe SPECIAL QW

DESCRIPTION :
Structure électro soudée composée d’une colonne rotative placée sur une base et relié au moyen d’une cinquième roue mécanique à chenilles trempées.
Configuration « A » pour la dépalettisation standard
Groupe de préhension de bouteilles composé d’une tête de barre gonflable avec changement de format facilité par des dimes.
La tête est équipée d’un réservoir d’air de 12 l pour un gonflage rapide des barres, pompe ventilateur pour dégonflage rapide, interrupteur à vide, anticollision, valve antichute de bouteille, encodeur pour calculer la position de préhension et de relâchement.
Dispositif de centrage quadrilatéral réglable pour maintenir l’équerrage pendant la phase de préhension et translation .
Preneur de intercalaire, placé sur la même colonne que la tête de préhension, constituée d’un bras réglable avec 4 ventouses activées par des générateurs de vide indépendants.
Montée et descente par motoréducteur, roue dentée et crémaillère, guides trempés a recirculation sphériques.
Configuration « B » pour décaissement couche entière
Groupe de préhension de bouteilles composé de différentes têtes pneumatiques disposées selon schéma de palettisation de caisses. Chaque tête est équipée d’un cône de centrage, spécialement con çu pour faciliter la préhension des bouteilles.
Dispositif d’enlèvement de caisse pneumatique, constitué d’un cliquet de commande pneumatique réglable qui, à travers les fenêtres placées sur les boîtes, s’accroche même les tient et transfère la couche dans la palette ou table d’attente vide.
Le mécanisme de montée et de descente est le même que celui du preneur d’intercalaire.
La transformation de la combinaison «A» en combinaison «B» se fait de manière simple et rapide. L’opération est facilitée par l’utilisation de chariots pour le support et le stockage de la tête et par des commandes ralenties pour le fonctionnement manuel du dépalettiseur.
