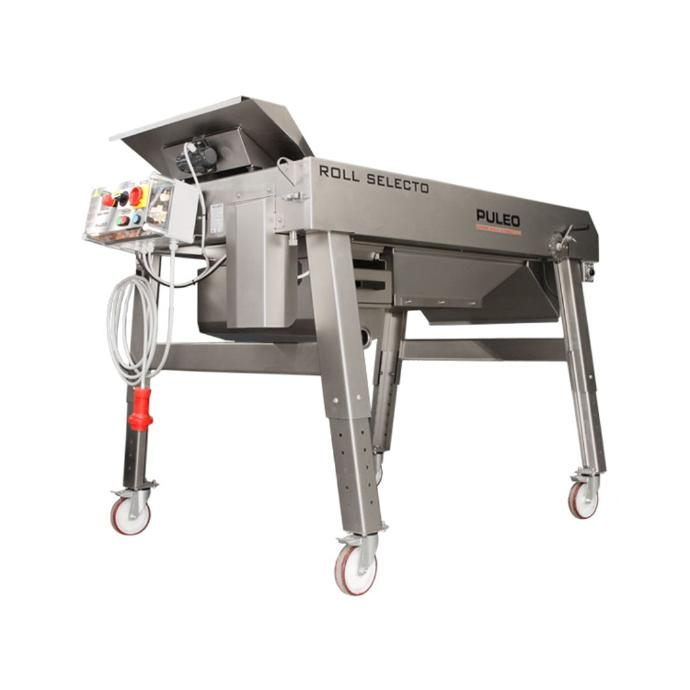

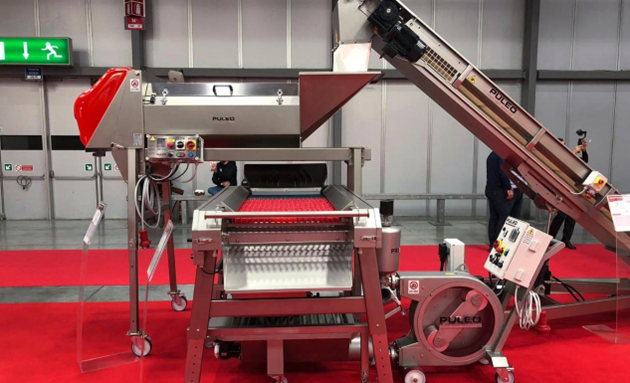

Tapis à rouleaux pour la sélection automatique de l’égrappage. Construction AISI 304 avec de rouleaux de
PVC a profil différencié.

Séparation en deux phases, baies et de petites pièces dans la première section et de feuilles, des tiges dans la section suivante.

Rouleaux en forme pour passer raisins avec distance réglable et inclinaison de la surface de travail réglable par jambes télescopiques.

Bac récupération pour le liquide et grille démontable d’interception des grains verts, pétioles et pépins sur demande.

Disponible en trois version à partir de 6 t/h avec table largeur 40cm – 12 t/h avec table largeur 70cm – 20 t/h avec table largeur 100cm.

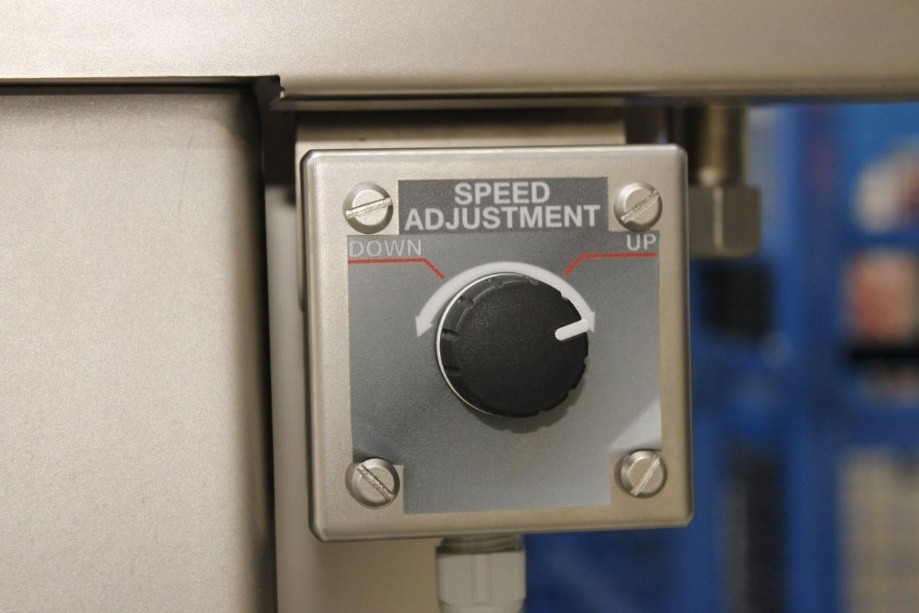

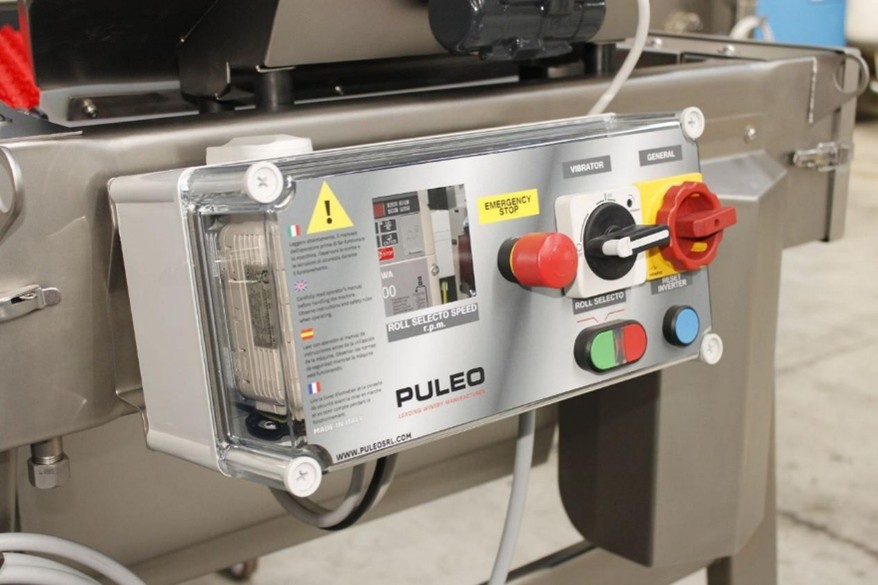

Motorisation 1.1 kW pour ROLLY 60 et 120, kW 1,3 pour ROLLY 120V, kW 1,5 pour ROLLY 200 – V.400 vitesse réglable par variateur électronique.

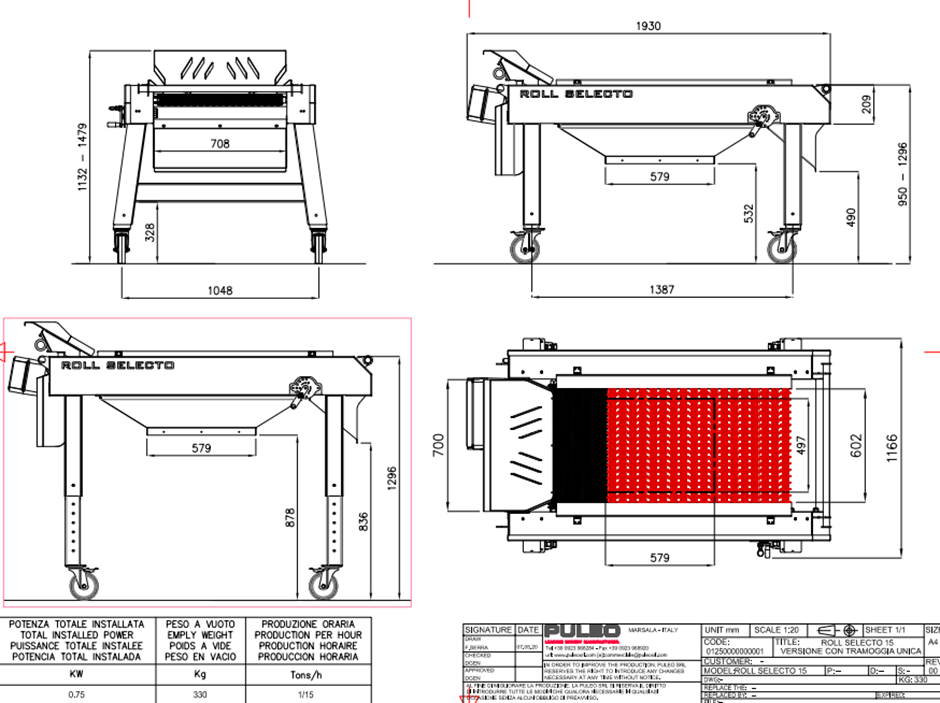

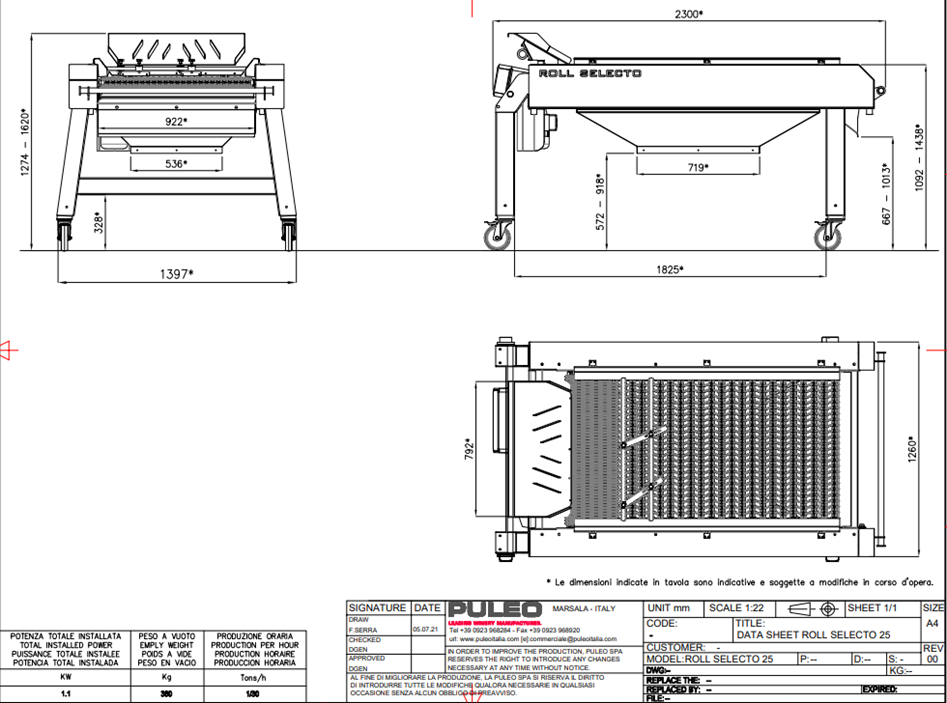

MODÈLE	PUISSANCE	DEBIT	MESURES CM	MESURES CM	MESURES CM	MESURES CM	MESURES CM	MESURES CM	MESURES CM
MODÈLE	Kw	T/h	A	B	C	D	F	G	H
ROLL 15	0.75	1/15	48	89	186	69	92/128	53/90	46/82
ROLL 25	1.10	1/25	72	113	186	69	92/128	53/89	46/82

CHASSIS TELESCOPIQUE

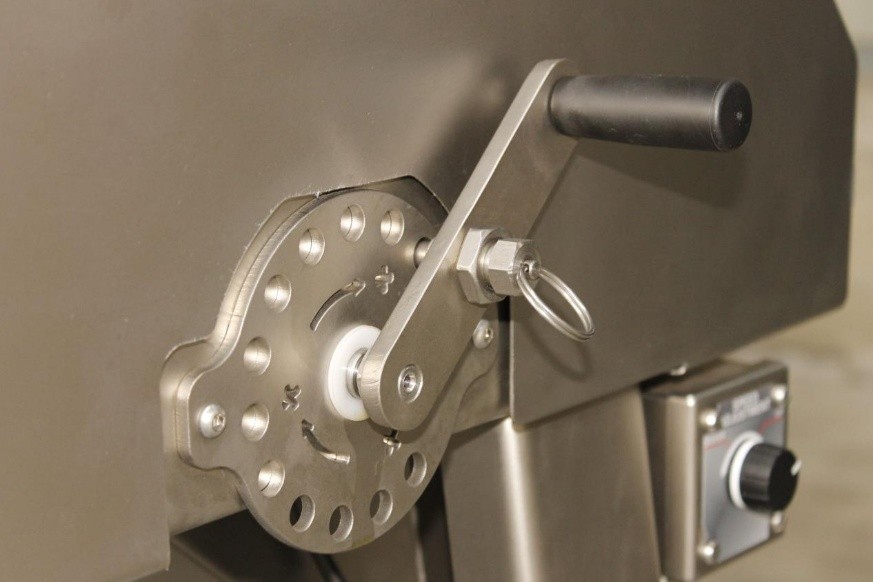

REGLAGE RAPIDE

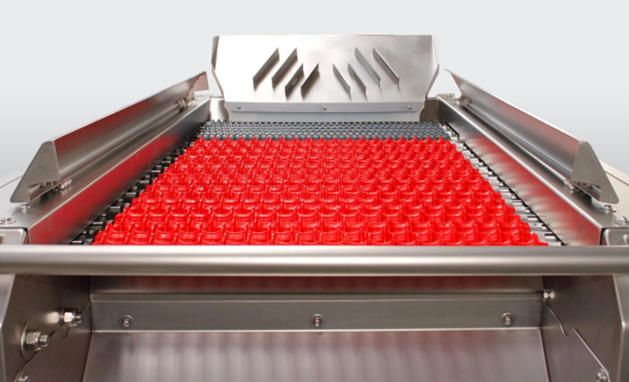

ROULEAUX A PROFIL DIFFFERENCIEE

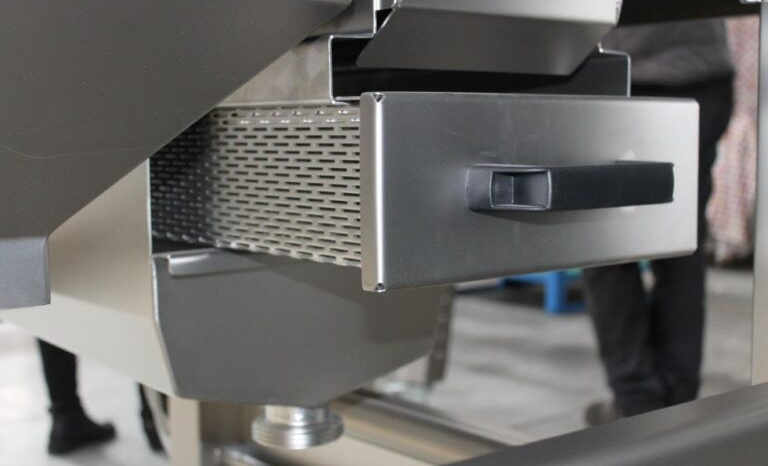

BAC DE RECUPERATION

Le système est composé de deux corps :

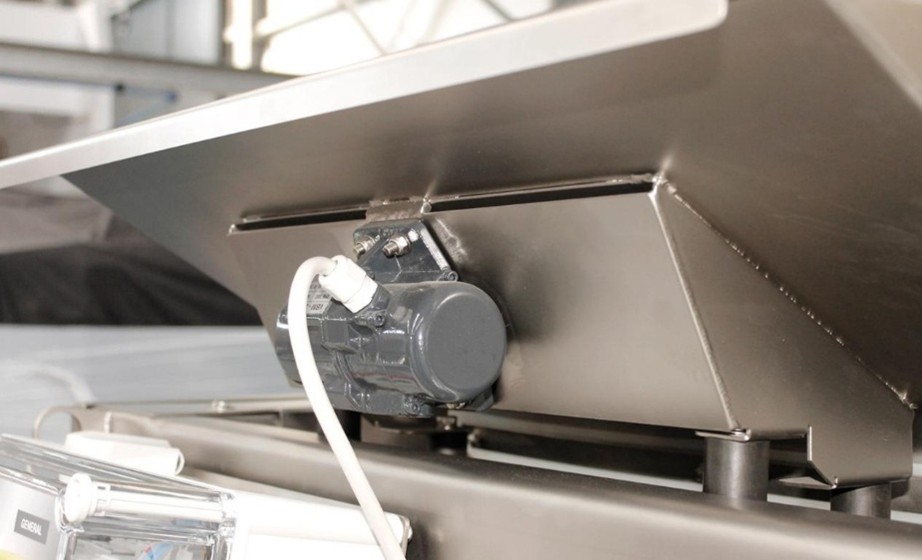

Table vibrante en acier inoxydable AISI 304 avec ailettes spéciales pour une répartition plus égale du produit sur toute sa largeur. Equipé d’une section d’égouttage et d’une goulotte en acier inoxydable pour assurer la vitesse et la stabilité du produit à transférer sur le tapis pour la sélection.

Tapis PVC pour sélection de produits à grande vitesse avec bloc d’analyse et d’identification via caméra capable de traiter les données en temps réel.

Avancement du produit via tapis en PVC alimentaire avec piquets de stabilisation. Régulation de vitesse via inverseur.

Compartiment de sélection fermé avec barres LED pour l’éclairage de la zone d’analyse.

Système d’auto-apprentissage du produit à analyser avec possibilité de modification/calibrage lors du déchargement du produit. – Adaptabilité à tout type de produit à base de baies (raisins, baies, myrtilles, groseilles, etc.).

Brosses de lavage contrarotatives avec buses doseuses pour l’injection d’eau à haute pression, de manière à permettre un nettoyage approprié.

Interface utilisateur conviviale avec écran tactile couleur.

La sélection optique repose sur deux facteurs :
– 1 Forme
– 2 couleurs

Pour chaque type de produit transféré sur la bande, la caméra identifiera d’abord sa forme et si son adéquation est confirmée, le transformateur donnera son accord pour poursuivre l’examen ultérieur des couleurs. Si la forme ou la couleur ne convient pas, le système, via une carte E/S spéciale, pilotera les électrovannes d’air comprimé donnant la commande d’expulsion.
